<自偶變壓器> :


...變壓器二次 側做串聯注意事項: 相位需為+接-, 相位的判定方法, 將兩組繞線之任兩條引線短路, 測量另兩引線之電壓(或感量), 若接法正確時電壓應是相加的, 反之電壓相減時便是接反了.



...110V - 220V 互轉時注意事項:  可於220V側加110V(此時元110V側得電壓為55V) , 但不可於110V側加上220V(激磁電流會激增). 就是可加比原額定電壓還低的電源, 不可加更高壓的電源 (通常高一些還無妨). 大部分的日規變壓器(100V/50Hz) 加110V 60Hz都沒問題, 50Hz比60Hz強 . 大致上可這麼說, 50Hz的變壓器可用於60Hz, 而60Hz的變壓器要用於50Hz的電源則需實際上電測試為宜.



...環型變壓器固定墊片---本站出售的環形變壓器,進貨時就無固定墊片,所以出貨時均不附固定片.本站 另有以前收集的軟墊片及鐵固定片, 只隨本站之環型變壓器一起出售,零售一片10元,一組3片20元(請看頁末).照片中有固定片的就是進貨時就有固定片了,不需額外購買.



...??VCT---CT意為中間抽頭, 如26VCT即為13V-0-13V.



...本站測量值---本站標示的測量值均較為保守(通常取7-8成), 標示電流值為整組線圈之電流值, 例:13V-0-13V (2A) 即為13V(2A)-0-13V(2A) = 26VX2A=52VA.




<變壓器三 - 自耦變壓器

照片 編號

    規格   /  廠牌

單價(元) 品相 數量



SIZE

(mm)

說明 / 備註

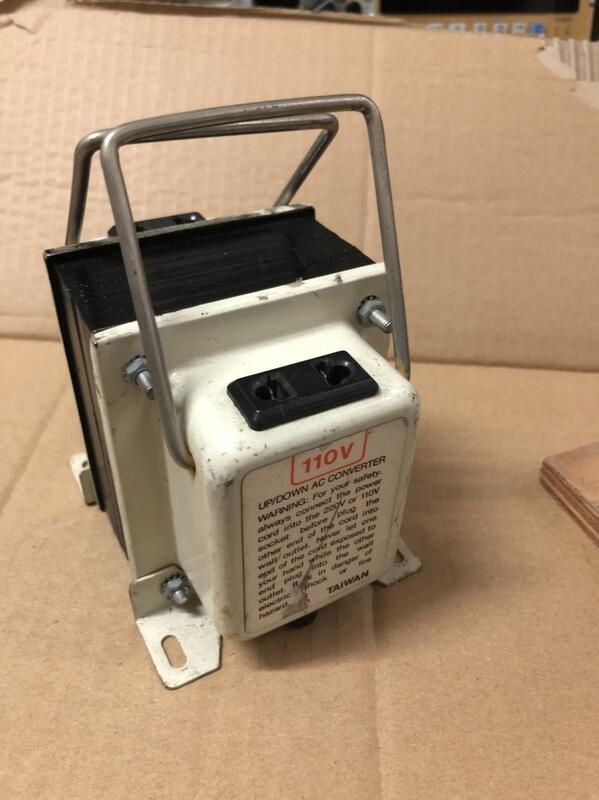

BC30B- 台灣製110V轉220V升壓變壓器1000W 1000VA TC-1000自耦變壓器 700元/顆 USED 1

寬=100

高=120

厚=128

重約=5Kg

原電線是18AWG的,已更新為更粗的17AWG,原開關是雜牌無安規認證15A的(=未必是15A!),已更新為台灣開關大廠CANAL,有安規認證20A的,也就是說這顆的規格比買新的更好.

沒標識瓦數,尺寸重量與TC-1000相符,這種自耦變壓器容易灌水,用重量還衡量較準確.
*
[中谷屋BC30A]台灣製TC-500  220V 110V互轉(自偶)自耦變壓器 500VA 500W雙向升降壓 BC30A- 台灣製TC-500 220V 110V互轉(自偶)自耦變壓器 500VA 500W雙向升降壓 500元/顆 USED 1
    *
PJ03A- 110V 220V互轉雙向升降壓1000W 1000VA 比TC-1000重一些自耦變壓器 700元/顆 USED 1

寬=99

高=119

厚=158

重約=6Kg

沒標識瓦數,尺寸與TC-1000相仿,重量重了一些,在TC-1000合理範圍. *
PJ03B- 110V 220V互轉雙向升降壓200W 200VA自耦變壓器 350元/顆 USED 1

寬=76

高=91

厚=104

重約=2.15Kg

  *
PA02J- 110V 220V互轉300W 比TC300重一些 350元/顆 USED 1

寬=130

高=148

厚=157

重約=2.71Kg

TC300重大約2.3公斤左右 *
PA04H- 110V 互轉 100V 估計1500W 自變壓器 700元/顆 USED 1

寬=117

高=140

厚=146

重約=7Kg

沒標示幾W,比對露天其他專業商家有標尺吋的,其中標示比較"實"的,較接近的是1500W.另外也有2000W尺寸僅高120x寬100x厚120,這我們就不當參考.
*
PA04G- 110V 轉 220V 880W TC800A 自變壓器 550元/顆 USED 1

寬=

高=

厚=

重=

  *






型號 最大承受容量 安全承受容量 尺寸( L x H x D ) 重量(公斤)

TC- 100

100W

80W

87 x 65 x 80mm

1

TC- 200

200W

160W

105 x 65 x 80mm

1.5

TC- 300

300W

240W

110 x 75 x 90mm

2

TC- 500

500W

400W

130 x 82 x 100mm

3.6

TC-1000

1000W

800W

140 x 100 x 120mm

5

TC-1500

1500W

1200W

145 x 115 x 140mm

7

TC-2000

2000W

1600W

165 x 117 x 140mm

9



 變壓器的瓦數應該要標VA,因為這是較專業的單位,要學電子的才容易懂,所以就用泛用的W為單位.兩者是差不多的,W可看成是能承受的功率.而VA可看成是能提供的功率,反正看得懂就好.
